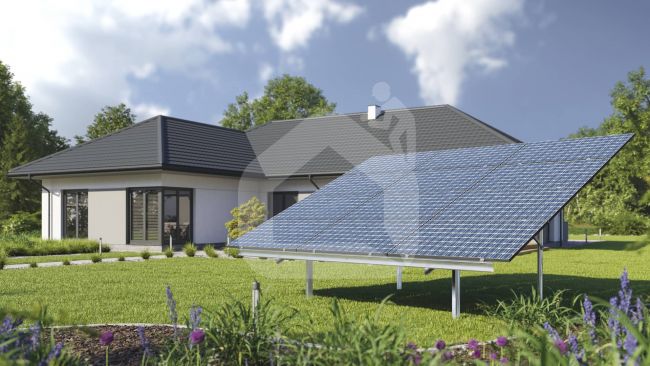

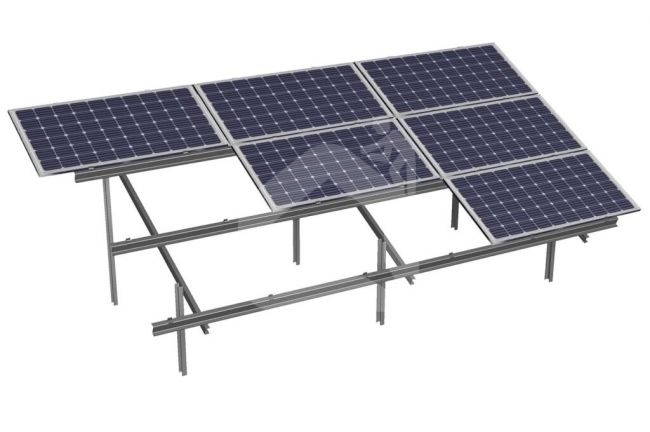

Antžeminė konstrukcija saulės jėgainei FWD1 HDM

Išdėstymas: Horizontalus

Konstrukcija: Dviejų profilių atraminė sistema

Modulio dydis: 2008-2205 x 996-1054 x 35 mm

Modulio tipas: Vienpusis

Modulių išdėstymas: 3x3, 3x4, 3x5, 4x3, 4x4, 4x5

Modulių skaičius: nuo 9 iki 20

Pasvirimo kampas: 25°

Konstrukcijos svoris: 210 kg (3x3), 280 kg (3x4), 360 kg (3x5), 265 kg (4x3), 380 kg (4x4), 470 kg (4x5)

Rekomenduojame šią konstrukciją naudoti su saulės moduliais Longi 355Wp arba Longi 380Wp.

Antžeminės konstrukcijos saulės jėgainei FWD1 HDM charakteristikos:

• Lengvai ir greitai montuojama ir įbetonuojama.
• Pagaminta iš aukštos kokybės ArcelorMittal plieno su Magnelis® danga, kuri garantuoja ilgaamžiškumą.
• Konstrukcija prisideda prie aplinkosaugos - yra 100% perdirbama net kelis kartus.
• Patvari konstrukcijų danga Magnelis® - su antikorozine apsauga, yra patvaresnė nei cinkuoto plieno danga.

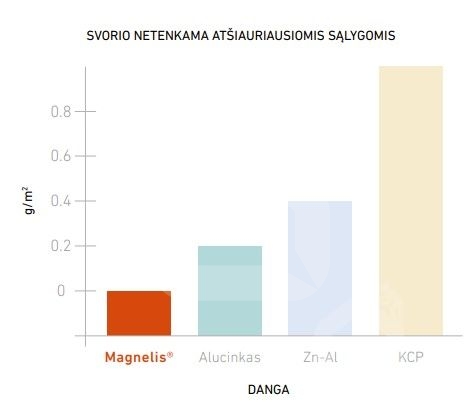

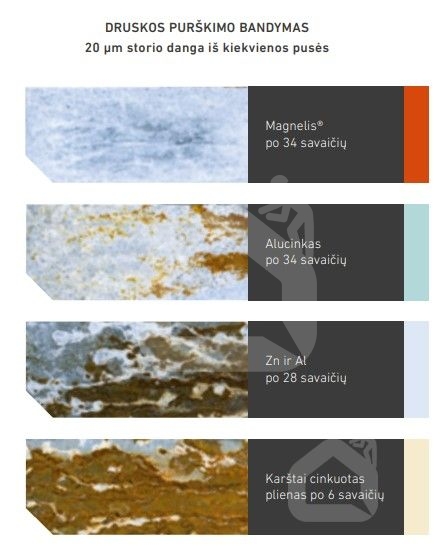

Antžeminės konstrukcijos paviršiaus danga - Magnelis® - užtikrina ilgiau išliekančią aktyvią plieno šerdies apsaugą. Šis lydinys amoniakinėje aplinkoje nyksta septynis kartus lėčiau nei standartinis cinkas. Danga saugo nuo korozijos ir itin šarmingoje aplinkoje (kai pH yra nuo 10 iki 13). Taip pat, yra geresnė katodinė ekvivalenčios cinko dangos ir atvirų pjovimo kraštų apsauga, nes plona, apsauginė, magniu praturtinta cinko plėvelė neleidžia vykti korozijos reakcijoms. Būtent dėl to antžeminės konstrukcijos elementai (net detalių briaunos) yra absolučiai apsaugotos nuo korozijos.

Antžeminės konstrukcijos įbetonavimo instrukcija:

Liejamo betono atveju galinėms kolonoms reikia naudoti 0,5 m skersmens ir 1,50 m gylio  gręžinį, o priekinėms kolonoms – 0,4 m skersmens ir 1,0 m gylio gręžinį. Viršutinė plokštuma turi būti suformuota taip, kad vanduo nutekėtų iš kolonos į išorę. Jungtis tarp polių ir betono turi būti apsaugota bituminiais dažais.

Svarbu! Šio tipo konstrukcijos yra gaminamos pagal užsakymą ir nėra grąžinamos.
