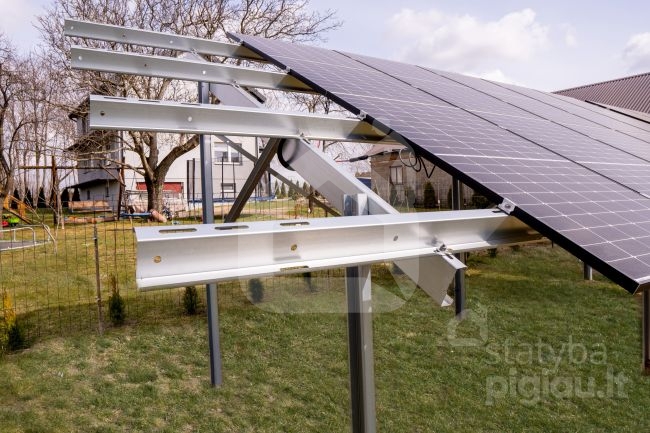

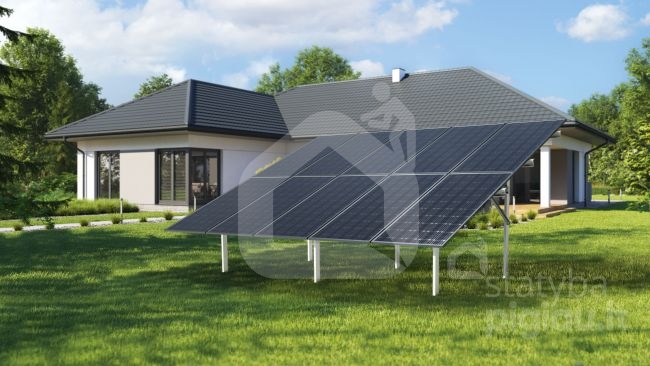

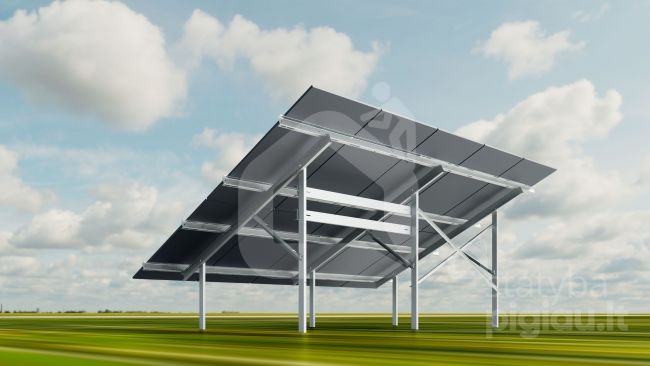

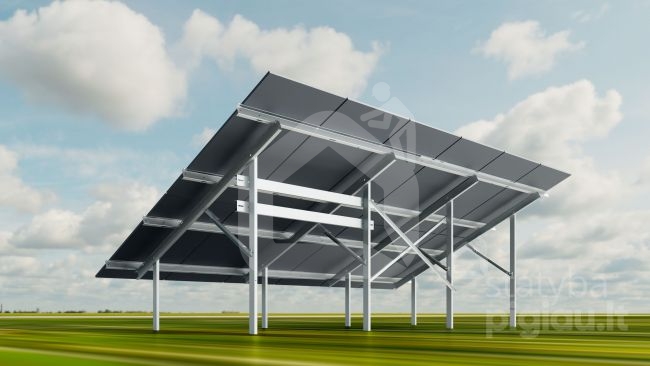

Antžeminė konstrukcija saulės jėgainei FWD2 HBM

Išdėstymas: Vertikalus

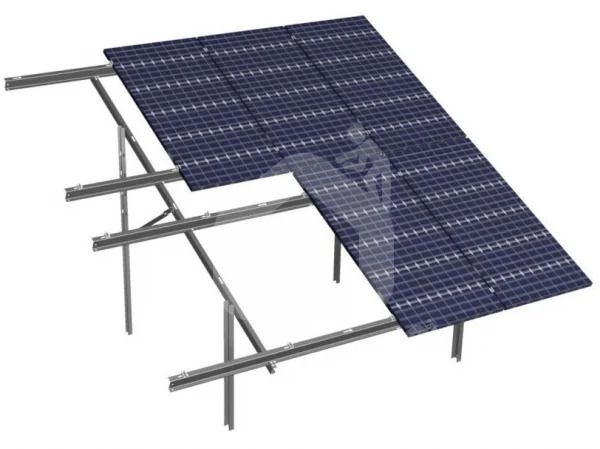

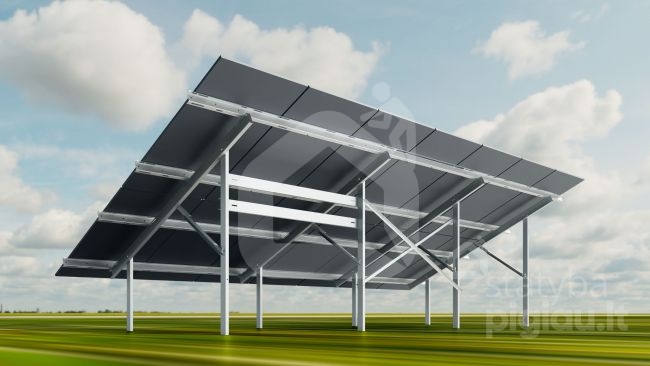

Konstrukcija: Dviejų profilių atraminė sistema

Modulio dydis: 1720-2300 x 1095-1140 x 30/35/40 mm

Modulio tipas: Vienpusis

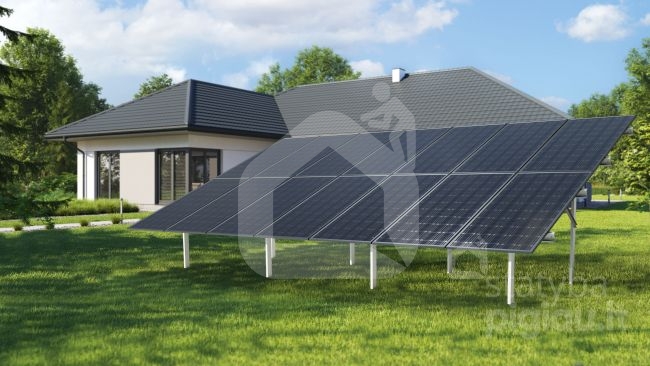

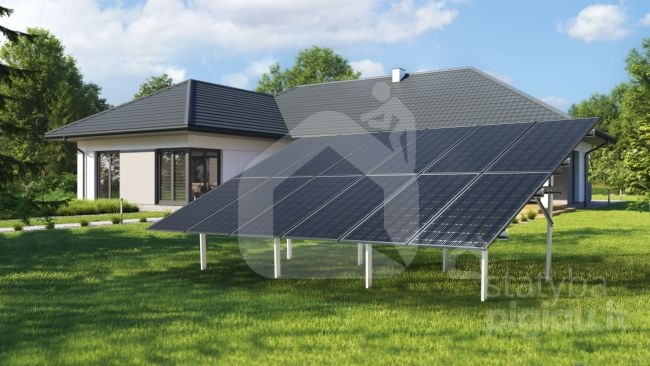

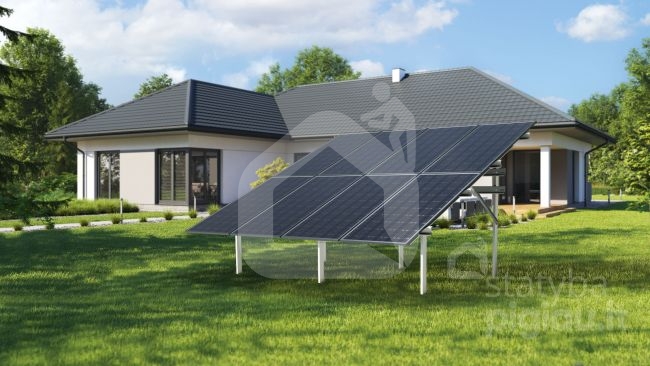

Modulių išdėstymas: 2x4, 2x5, 2x6, 2x7

Modulių skaičius: nuo 8 iki 14

Pasvirimo kampas: 25°

Konstukcijos svoris: 230 kg (2x4), 240 kg (2x5), 285 kg (2x6), 315 kg (2x7)

Rekomenduojame šią konstrukciją naudoti su saulės moduliais Jinko 570Wp.

Antžeminės konstrukcijos saulės jėgainei FWD2 HBM charakteristikos:

• Lengvai ir greitai montuojama ir įbetonuojama.
• Pagaminta iš aukštos kokybės ArcelorMittal plieno su Magnelis® danga, kuri garantuoja ilgaamžiškumą.
• Konstrukcija prisideda prie aplinkosaugos - yra 100% perdirbama net kelis kartus.
• Patvari konstrukcijų danga Magnelis® - su antikorozine apsauga, yra patvaresnė nei cinkuoto plieno danga.

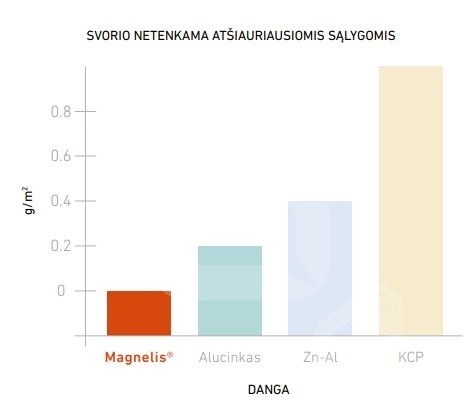

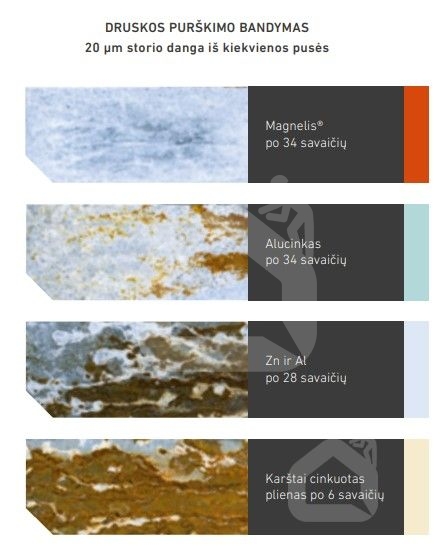

Antžeminės konstrukcijos paviršiaus danga - Magnelis® - užtikrina ilgiau išliekančią aktyvią plieno šerdies apsaugą. Šis lydinys amoniakinėje aplinkoje nyksta septynis kartus lėčiau nei standartinis cinkas. Danga saugo nuo korozijos ir itin šarmingoje aplinkoje (kai pH yra nuo 10 iki 13). Taip pat, yra geresnė katodinė ekvivalenčios cinko dangos ir atvirų pjovimo kraštų apsauga, nes plona, apsauginė, magniu praturtinta cinko plėvelė neleidžia vykti korozijos reakcijoms. Būtent dėl to antžeminės konstrukcijos elementai (net detalių briaunos) yra absolučiai apsaugotos nuo korozijos.

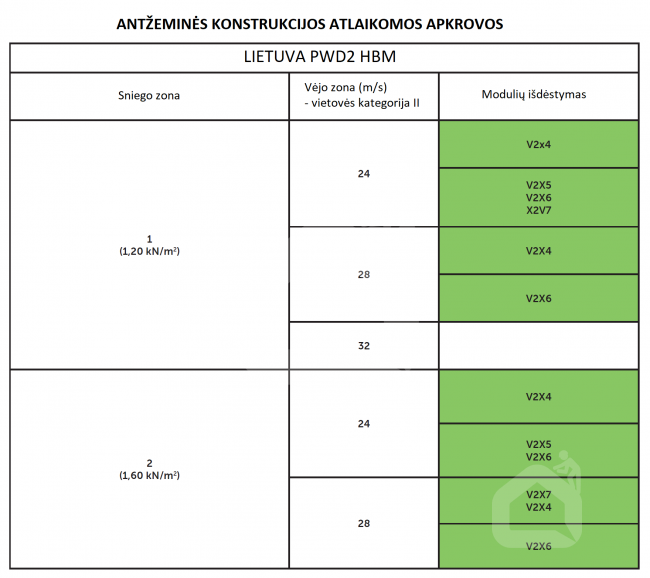

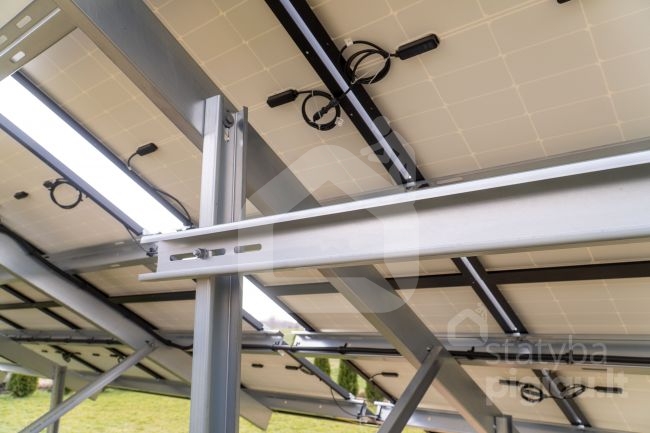

Atlaikomosios galios (kai kunstrukciją sudaro Zet profiliai):

Spaudimas (vėjas+sniegas): 5190 Pa

Atplėšimas (vėjas): 2400 Pa

Antžeminės konstrukcijos įbetonavimo instrukcija:

Konstrukcijos poliai(ilginiai į žemę) turi būti įbetonuojami: galinėms kolonoms reikia suformuoti 0,5 m skersmens ir 1,50 m gylio pamatus, o priekinėms kolonoms – 0,4 m skersmens ir 1,0 m gylio pamatus. Viršutinė pamato plokštuma turi būti suformuota taip, kad vanduo nutekėtų iš kolonos į išorę. Jungtis tarp polių ir betono turi būti apsaugota bituminiais dažais.
