Hibridiniai inverteriai (įtampos keitikliai)

Hibridinis inverteris tai išmanusis inverteris, leidžiantis kaupti saulės energijos perteklių akumuliatorių sistemoje ir vėliau jį vartoti. Hibridiniai inverteriai veikia kaip įprasti prie skirstomųjų tinklų prijungti saulės energijos inverteriai, tačiau paprastai gali veikti vienu iš kelių skirtingų režimų, priklausomai nuo paskirties, įskaitant akumuliatoriaus atsarginio elektros tiekimo režimą, kuris suteikia ribotą atsarginės energijos lygį nutrūkus elektros energijos tiekimui. Dauguma hibridinių inverterių taip pat gali veikti be akumuliatoriaus ir kaip prie skirstomųjų tinklų prijungti saulės energijos inverteriai, eksportuojantys saulės energijos perteklių į bendrą elektros tinklą.

Turėdami visas pagrindines saulės elektrinės ir akumuliatoriaus funkcijas viename paprastame paruoštame naudoti (angl. „plug-and-play“) inverteryje, hibridiniai inverteriai paprastai yra daug pigesni ir lengviau montuojami, palyginti su sudėtingesnėmis akumuliatorių sistemomis, kurioms dažnai reikia kelių inverterių. Tačiau jie turi keletą apribojimų ir paprastai nerekomenduojami naudoti prie skirstomųjų tinklų neprijungtose saulės elektrinėse.

1. Hibridinio inverterio veikimo režimai

Daugumą hibridinių inverterių galima užprogramuoti veikti keturiais skirtingais režimais:

• prijungtą prie skirstomųjų tinklų, kai inverteris veikia kaip įprastas saulės energijos inverteris (be akumuliatoriaus);
• hibridiniu režimu, kai inverteris kaupia saulės energijos perteklių dienos metu, kad jį būtų galima panaudoti vakare ir tokiu būdu padidėtų energetinė nepriklausomybė;
• atsarginiu režimu, kai inverteris veikia kaip įprastas saulės energijos inverteris, jei jis prijungtas prie skirstomųjų tinklų, ir automatiškai persijungia į atsarginio elektros tiekimo režimą, nutrūkus elektros tiekimui;
• neprijungtą prie skirstomųjų tinklų*, kai inverteris veikia panašiai kaip prie skirstomųjų tinklų neprijungtas inverteris ir naudoja saulės energijos perteklių akumuliatoriui įkrauti, bei apkrovoms maitinti neprisijungdamas prie tinklo.

* Tik keli hibridiniai inverteriai yra skirti naudoti prie skirstomųjų tinklų neprijungtoje saulės elektros sistemoje ir, jei reikia, gali paleisti atsarginį elektros tiekimo šaltinį. Hibridiniai inverteriai, kurie gali veikti neprijungti prie skirstomųjų tinklų: „Ingeteam“, „Sol-Ark“ ir kt.

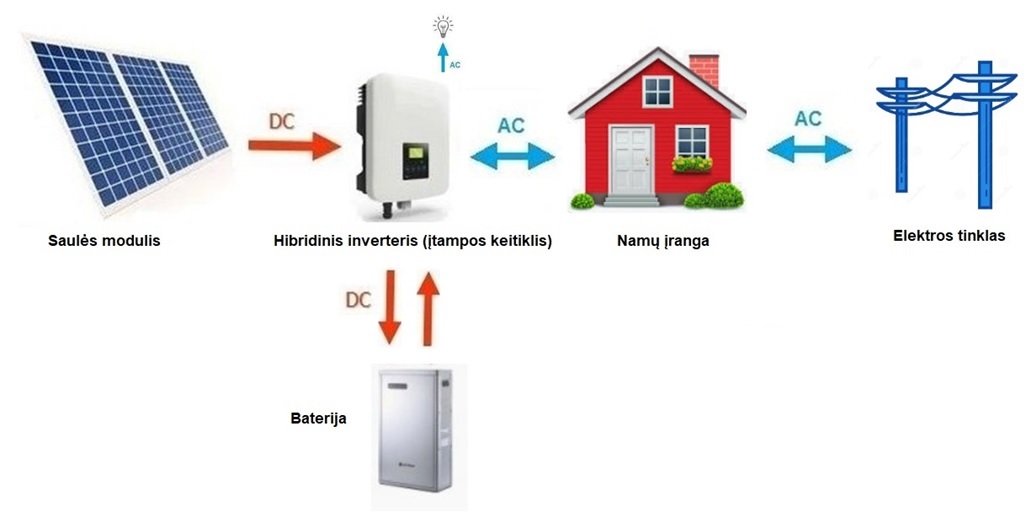

Pagrindinė saulės elektrinės su hibridiniu inverteriu, užtikrinančiu atsarginį elektros tiekimą, schema

Hibridiniai inverteriai yra lengvai įperkamas pasirinkimas vidutiniams namų ūkiams, kai norima padidinti energetinę nepriklausomybę, naudojant saulės elektrinę ir akumuliatorius, bet neketinama juos naudoti neprijungtus prie skirstomųjų tinklų, o elektros tiekimas nutrūksta retai.

2. Akumuliatorius su atsarginės elektros energijos funkcija

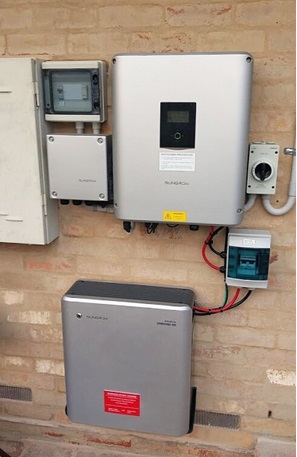

„Sungrow“ hibridinis inverteris su akumuliatoriumi ir papildoma atsarginio maitinimo dėžute

Tam, kad hibridinis inverteris veiktų kaip atsarginis maitinimo šaltinis, jame turi būti numatyta galimybė atsijungti nuo elektros tinklo nutrūkus elektros tiekimui ir tiekti akumuliatoriaus elektros energiją svarbiausioms namų elektros grandinėms**. Daugumoje šiuolaikinių hibridinių inverterių numatyta „atsiskyrimo nuo tinklo“ funkcija, tačiau kai kurie hibridiniai inverteriai jos neturi, taigi negali veikti nei neprijungti prie skirstomųjų tinklų, nei kaip atsarginis maitinimo šaltinis. Tačiau dažnai galima įrengti papildomą atsarginio maitinimo dėžutę arba avarinį maitinimo šaltinį ir tada naudotis šia funkcija. Jei tinklas yra pakankamai stabilus, šis paprastas hibridinio inverterio tipas būtų geras ekonomiškas pasirinkimas.

Pažangesni hibridiniai inverteriai gali veikti atsarginio maitinimo režimu neribotą laiką ir netgi visiškai neprijungti prie skirstomųjų tinklų, jei apkrovos yra valdomos ir ištisus metus yra pakankamai saulės šviesos. Tačiau prie skirstomųjų tinklų neprijungtoms saulės elektrinėms rekomenduojami tam skirti prie skirstomųjų tinklų neprijungti inverteriai ir didelės talpos akumuliatoriai, nes tam, kad visas namas funkcionuotų visiškai neprijungtas prie skirstomųjų tinklų reikalinga didelė ilgalaikė ir viršįtampio vardinė galia.

** Svarbiausios grandinės tai pagrindinės apkrovos (grandinės), kurioms galima lengvai tiekti atsarginę elektros energiją nutrūkus elektros tiekimui. Tai apima paprastus prietaisus, tokius kaip šviestuvai, šaldytuvai, televizoriai ir kompiuteriai. Norint užtikrinti viso namo atsarginį elektros tiekimą, paprastai reikia galingesnio, prie kintamosios srovės ar nuolatinės srovės prijungto, kelių režimų inverterio arba prie skirstomųjų tinklų neprijungtos sistemos.

3. Pagrindiniai hibridinių inverterių tipai

1. Paprastas saulės energiją kaupiantis hibridinis inverteris.
2. Hibridinis saulės energiją kaupiantis ir atsarginę energiją tiekiantis hibridinis inverteris.
3. Energijos kaupimo naudojant akumuliatorius sistemos (BESS).

Energijos kaupimo, naudojant akumuliatorius (BESS), sistemos iš esmės yra hibridinis inverteris su ličio akumuliatoriumi viename įrenginyje, kuris paprastai yra maždaug šaldytuvo dydžio. Tačiau, kaip ir dauguma prietaisų, įvairios energijos kaupimo naudojant akumuliatorius sistemos skiriasi savo funkcijomis ir pajėgumais.

4. Prie skirstomųjų tinklų neprijungti inverteriai

Prie skirstomųjų tinklų neprijungti inverteriai, dažnai vadinami kelių režimų inverteriais, tai daug pažangesni ir galingesni hibridiniai inverteriai, kurie gali veikti prijungti arba neprijungti prie skirstomųjų tinklų, bei užtikrinti atsarginį maitinimą nutrūkus elektros tiekimui. Šie inverteriai taip pat gali tiekti atsarginę elektros energiją labai didelių apkrovų prietaisams, pvz. oro kondicionieriams, siurbliams ir šildytuvams.
