Prie elektros tinklų neprijungta (Off-Grid) saulės sistema
Išsirinkti geriausią prie skirstomųjų tinklų neprijungtą saulės elektrinę nėra lengva, nes jos yra daug kartų sudėtingesnės nei įprastos prie skirstomųjų tinklų prijungtos saulės elektrinės. Šiame straipsnyje mes atkreipiame dėmesį į kai kurias aplinkybės, į kurias rekomenduojama atsižvelgti, renkantis prie skirstomųjų tinklų neprijungtos elektrinės tipus. Taip pat paaiškiname, kodėl geros kokybės inverteris-įkroviklis yra be galo svarbus kuriant patikimą prie skirstomųjų tinklų neprijungtą elektrinę.
5 pagrindinės prie skirstomųjų tinklų neprijungtų (off-grid) saulės elektrinių dalys:
- inverteris-įkroviklis su akumuliatoriumi arba kelių režimų hibridinis inverteris;
- saulės energijos inverteris (kintamosios srovės) arba MPPT įkrovimo saulės energija valdikliai (nuolatinės srovės);
- akumuliatorių blokas;
- saulės baterijų plokštės (moduliai);
- generatorius (pasirinktinai).

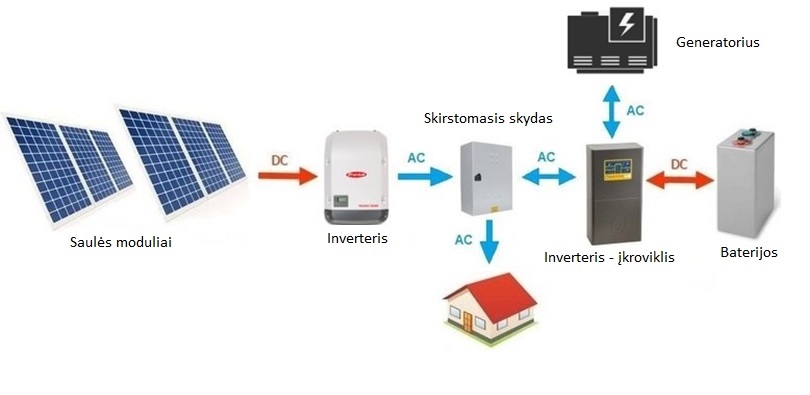

Kintamosios srovės prie skirstomųjų tinklų neprijungtos saulės elektrinės išdėstymo planas / pavyzdys
Prie skirstomųjų tinklų neprijungtų elektrinių tipai: kintamosios srovės arba nuolatinės srovės
Prie skirstomųjų tinklų neprijungtos elektrinės konstruojamos naudojant kintamosios srovės arba nuolatinės srovės maitinimo šaltinius. Kintamosios srovės generavimo šaltiniai: įprasti saulės energijos inverteriai, vėjo turbinos arba atsarginės elektros energijos generatoriai, o nuolatinės srovės generavimo šaltiniai yra MPPT įkrovimo saulės energija valdikliai arba mikrohidroelektrinės.
Tai, ar elektrinė prijungta prie kintamosios srovės, ar nuolatinės srovės, paprastai priklauso nuo elektrinės dydžio. Dauguma nedidelių elektrinių yra nuolatinės srovės ir naudoja našius MPPT įkrovimo saulės energija valdiklius. Didesnės, prie skirstomųjų tinklų neprijungtos elektrinės, gali būti kintamosios srovės arba nuolatinės srovės, priklausomai nuo naudojamo prie skirstomųjų tinklų neprijungto inverterio-įkroviklio tipo ir suderinamumo su skirtingais saulės energijos inverteriais (kintamosios srovės) arba įkrovimo saulės energija valdikliais (nuolatinės srovės). Dauguma šiuolaikinių inverterių-įkroviklių gali būti tiek kintamosios srovės, tiek nuolatinės srovės, o tai sukuria labai saugią, lanksčią maitinimo sistemą su keliomis įkrovimo galimybėmis ir leidžia paleisti sistemą po visuotinės avarijos (angl. „black-start“), jeigu išjungtas pagrindinis inverteris, atsiranda atsarginio generatoriaus gedimas ar išsenka akumuliatoriai.
Universaliausia modulinė prie skirstomųjų tinklų neprijungtos elektrinės konfigūracija

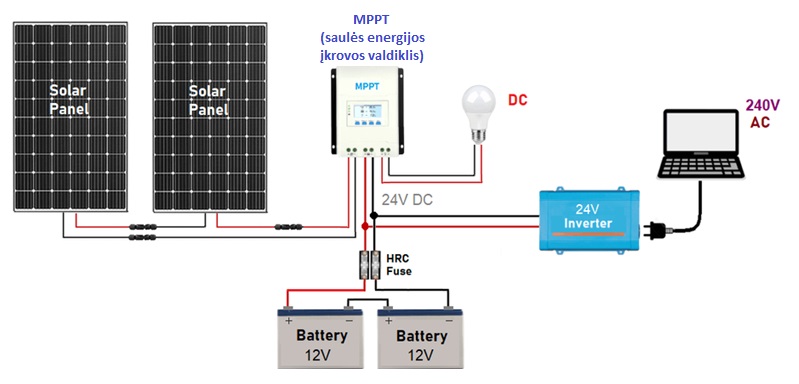

Nedidelė „pasidaryk pats“ prie skirstomųjų tinklų neprijungta (off-grid) saulės elektrinė
Nedidelėse prie skirstomųjų tinklų neprijungtose saulės elektrinėse ir „pasidaryk pats“ sistemose, naudojamose priekabiniuose nameliuose, valtyse, nedideliuose namuose ir nameliuose, naudojami MPPT įkrovimo saulės energija valdikliai, taip pat žinomi kaip įkrovimo saulės energija reguliavimo įtaisai, kurie yra prijungti tarp saulės baterijų plokštės ir akumuliatoriaus (kitaip baterijų sistemos). Įkrovimo valdiklio užduotis yra užtikrinti, kad akumuliatorius būtų tinkamai įkraunamas, o dar svarbiau – neperkraunamas. Daugumoje nedidelių 12 V ar 24 V įkrovimo saulės energija valdiklių taip pat yra apkrovos išvesties gnybtai, kurie dažnai naudojami paprastose nuolatinės srovės apšvietimo grandinėse. Nedidelėse „pasidaryk pats“ elektrinėse 240 V arba 120 V kintamosios srovės elektros tiekimui užtikrinti naudojami paprasti prijungiamo tipo inverteriai. Jie gali būti įvairios galios – nuo 150 W iki 3000 W ar daugiau.
Pastaba. Neteisingai įrengtos nedidelės žemos įtampos elektrinės gali sukelti žalą arba rimtus sužalojimus, todėl rekomenduojame, kad visas elektrines montuotų mokymus baigęs ir licencijuotas saulės energijos ar elektros srities specialistas.
Nedidelės prie skirstomųjų tinklų neprijungtos elektrinės su vienu MPPT įkrovimo saulės energija valdikliu ir mažu inverteriu su akumuliatoriumi schema
Šaltinis: Clean Energy
Nuolatinės srovės įkrovimo saulės energija valdikliai naudojami jau dešimtmečius. Jie yra dviejų pagrindinių tipų: PWM (impulsų trukmės moduliavimo) ir MPPT (didžiausiosios galios taško sekimo).
Pagrindiniai aspektai nustatant prie skirstomųjų tinklų neprijungtos (off-grid) saulės elektrinės dydį:
- Vidutinis per parą suvartojamos energijos kiekis (kWh) vasarą ir žiemą.
- Didžiausioji apkrova (kW) – didžiausia dėl apkrovų susidariusi galia.
- Vidutinė ilgalaikė apkrova (kW).
- Saulės poveikis – vieta, klimatas, orientacija ir pavėsis.
- Atsarginiai maitinimo variantai esant prastoms oro sąlygoms ar nutrūkus elektros tiekimui.
Atsižvelgiant į tai, kas išdėstyta pirmiau, pagrindinis prie skirstomųjų tinklų neprijungtos saulės elektrinės komponentas yra pagrindinis inverteris-įkroviklis su akumuliatoriumi, dažnai vadinamas kelių režimų inverteriu, nes paprastai jis gali veikti tiek prijungtas, tiek neprijungtas prie skirstomųjų tinklų.
1. Prie skirstomųjų tinklų neprijungti akumuliatoriai
1.1. Rūgštiniai akumuliatoriai
Dar maždaug prieš 3 ar 4 metus gilaus iškrovimo (angl. deep cycle) rūgštinių akumuliatorių sistemos buvo labiausiai paplitęs ir patikimiausias pasirinkimas prie skirstomųjų tinklų neprijungtoms elektrinėms. Rūgštinių akumuliatorių technologija jau yra pasiteisinusi. Šie akumuliatoriai gali tarnauti 15 ar daugiau metų, jei jie nėra laikomi aukštesnėje temperatūroje (virš 40 °C) ir nėra reguliariai per daug iškraunami. Rūgštiniai akumuliatoriai turi būti tiksliai įkraunami pagal tam tikrą įkrovimo ciklą naudojant temperatūros jutiklius, kad būtų galima reguliuoti įtampos nustatymus. Dauguma gerai žinomų prie skirstomųjų tinklų neprijungtų inverterių-įkroviklių siūlo programuojamus įkrovimo įtampos nustatymus kartu su jutikliais, kad būtų galima tiksliai įkrauti bet kokiomis sąlygomis. Rūgštiniai gilaus iškrovimo akumuliatoriai vis dar yra naudojami ir iš tiesų turi keletą pranašumų, palyginti su ličio akumuliatoriais, kaip aprašyta toliau.

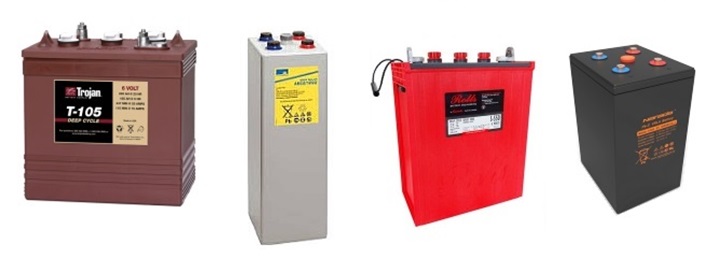

Rūgštinių gilaus iškrovimo akumuliatorių pavyzdžiai
Vienas iš svarbiausių rūgštinių akumuliatorių pranašumų išskiria šiuos akumuliatorius nuo šiuolaikinių ličio akumuliatorių – akumuliatorius neišsijungs esant žemai įtampai arba žemai įkrovos būsenai. Tai yra svarbus pranašumas, ypač kritiniais atvejais arba kai sugenda atsarginis generatorius. Rūgštiniai akumuliatoriai gali būti iškraunami iki 0 proc. įkrovos būsenos, jei to reikia atsarginiam elektros tiekimui užtikrinti, tačiau to daryti nerekomenduojama, nes tai gali stipriai sutrumpinti akumuliatoriaus eksploatavimo trukmę.
Privalumai:
- suderinamumas su dauguma inverterių;
- patikima ir patikrinta technologija;
- saugus, labai maža rizika (užsandarintas gelis/AGM);
- akumuliatorius neišsijungs esant žemai įkrovos būsenai arba žemai įtampai**;
- ilga tarnavimo trukmė (jei nėra dažnai per daug iškraunamas);
- lengvai perdirbamas.
Trūkumai:
- mažas dvikryptės eigos našumas – 75–80 proc.;
- mažas energijos tankis – labai sunkus;
- ribota naudingoji talpa – ne daugiau kaip 40 proc. iškrovos gylio reguliariai;
- ne modulinis – įrengus talpos pakeisti neįmanoma;
- negali ilgą laiką išlaikyti dalinės įkrovos būsenos;
- aukšta temperatūra gali stipriai sutrumpinti akumuliatoriaus eksploatavimo trukmę.
** Išjungimo įtampa ir įkrovos būsena priklauso nuo inverterio nustatymų ir iškrovos greičio.
1.2. Ličio jonų akumuliatoriai
Per pastaruosius kelerius metus ličio jonų akumuliatorių sistemos tapo itin populiarios dėl didelio dvikryptės eigos našumo (92–98 proc.), kompaktiško dydžio, lengvumo ir talpos keitimo galimybių. Kaip jau minėta, rūgštinių akumuliatorių blokų dydis arba talpa yra nekeičiama, bet ličio akumuliatorių sistemoms šis apribojimas netaikomas. Ši talpos keitimo galimybė užtikrina, kad ateityje galima bus padidinti talpą, o tai yra didžiulis pliusas tiek montuotojams, tiek klientams.
Ličio akumuliatorių energijos tankis daug didesnis, palyginti su rūgštiniais akumuliatoriais, todėl ličio akumuliatoriai yra lengvesni ir kompaktiškesni. Didžiulis ličio akumuliatorių privalumas tai gebėjimas ilgą laiką išlaikyti žemą įkrovos būseną (dalinę įkrovą) be jokių neigiamų padarinių, tokių kaip sulfatacija, kuri yra dažna rūgštinių akumuliatorių problema. Be to, litis užtikrina itin aukštą įkrovimo greitį – įkrovos trukmė yra iki 70 proc. trumpesnė nei rūgštinių akumuliatorių.

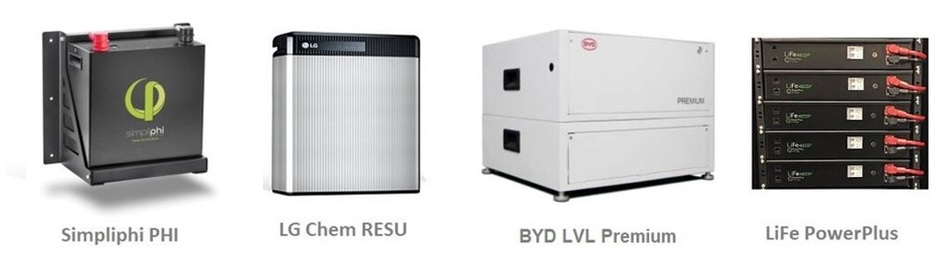

Ličio jonų akumuliatorių pavyzdžiai
Privalumai:
- labai didelis dvikryptis našumas – 92–98 proc.;
- labai didelis energijos tankis – akumuliatorius kompaktiškas ir lengvas;
- galimas didelis įkrovimo ir iškrovimo greitis;
- esant dalinei įkrovos būsenai eksploatacinės savybės neblogėja;
- modulinės ir keičiamos talpos sistemos (pagerinamos);
- saugu ir maža rizika (teisingai įkraunant), ypač jei sistemą sudaro LFP elementai;
- daugumai ličio akumuliatorių suteikiama 10 metų garantija.
Trūkumai:
- gali išsijungti esant aukštai temperatūrai (daugiau kaip 45 °C);
- gali išsijungti esant žemai temperatūrai (mažiau kaip 5 °C);
- gali atsijungti esant ilgalaikėms viršįtampio apkrovoms;
- sunkiau perdirbti pasibaigus eksploatavimo trukmei;
- gali neveikti nesant suderinamo inverterio (CAN magistralės).
1.3. Prie skirstomųjų tinklų neprijungti ličio akumuliatoriai
Valdomi ličio akumuliatoriai
Daugelyje ličio akumuliatorių sistemų yra akumuliatorių valdymo sistema, kuriai reikalingas skirtasis ryšys su inverteriu, kad ji galėtų veikti. Jei inverteris nesuderinamas su akumuliatoriumi, jie negalės veikti kartu. Nors paprastai ši sistema yra labai patikima, viena iš galimų šio tipo sistemų problemų yra ta, kad nutrūkus ryšiui arba esant trikdžiams inverteris arba akumuliatorius išsijungs, kad akumuliatorius nebūtų perkraunamas ir visiškai neišsikrautų. Daugelio valdomų akumuliatorių sistemų pranašumas yra atskirų modulių lygio stebėsena, kuri yra labai naudinga, jei vienas ar keli moduliai veikia per silpnai arba sugedo.

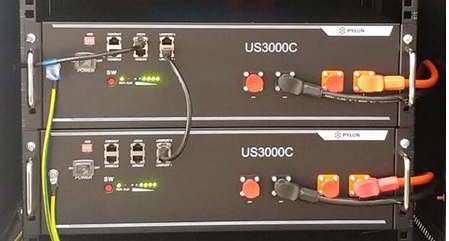

Populiari „Pylontech“ US3000C (LFP) modulinė ant stovo montuojama akumuliatorių sistema sujungta su inverteriu CAN magistrale
„Pylontech“ JAV skirtos serijos ir BYD LVL „Premium“ serijos akumuliatoriai – populiarūs valdomi ličio akumuliatoriai, naudojami prie skirstomųjų tinklų prijungtose arba neprijungtose elektrinėse, nes jie yra suderinami su įvairiais hibridiniais ir prie skirstomųjų tinklų neprijungtais inverteriais, įskaitant SMA ir „Selectronic“ ir „Victron“.
Savarankiškai valdomi ličio akumuliatoriai

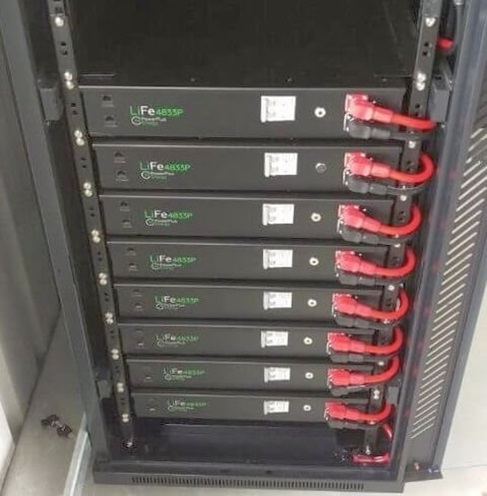

„PowerPlus Energy“ 26,4 kWh savarankiškai valdoma ličio LFP akumuliatorių sistema. Kiekvienas 3,3 kWh modulis veikia nepriklausomai
Yra keletas savarankiškai valdomų ličio akumuliatorių variantų, kuriuose taip pat yra baterijų valdymo sistema, bet kurie veikia be ryšio (pvz., CAN magistralės) su inverteriu. Dauguma savarankiškai valdomų akumuliatorių yra moduliniai ir jų talpa gali būti keičiama net iki labai didelės talpos akumuliatorių bloko (iki 500 kWh). Populiarūs prekių ženklai yra „Simpliphi“, „GenZ“, „Discover AES“ ir „Powerplus Energy“. Panašiai kaip valdomos baterijos, vidinė akumuliatorių valdymo sistema naudojama įkrovos būsenai, temperatūrai ir elementų įtampai stebėti. Kitas šio tipo akumuliatorių sistemos privalumas yra tai, kad ją galima lengvai modifikuoti ir pakeisti esamus rūgštinių akumuliatorių blokus, nes jai nereikia jokio specialaus ryšio ar jungčių. Jei dėl žemos įkrovos būsenos arba žemos įtampos sistema išsijungia arba įvyksta avarinis elektros energijos tiekimo nutraukimas, dauguma savarankiškai valdomų akumuliatorių vėl įsijungia automatiškai ir jų nereikia įjungti rankiniu būdu ar nustatyti iš naujo.
1.4. Geriausi prie skirstomųjų tinklų neprijungti ličio akumuliatoriai
Savarankiškai valdomi ličio akumuliatoriai paprastai yra patikimiausias pasirinkimas prie skirstomųjų tinklų neprijungtoms elektrinėms. Valdomi ličio akumuliatoriai taip pat yra labai geras ir patikimas pasirinkimas, bet su jais gali kilti problemų, nes jiems veikti būtinas ryšys, kuris gali būti nestabilus, ypač esant žemai įkrovos būsenai ir žemai temperatūrai. Dauguma savarankiškai valdomų ličio akumuliatorių sistemų yra suderinamos su beveik visais prie skirstomųjų tinklų neprijungtais inverteriais. Šios sistemos taip pat yra modulinės, nereikalauja ryšio kabelių ir gali būti plečiamos sudarant didesnės talpos energijos kaupimo sistemas, kurios geriau pritaikytos prie skirstomųjų tinklų neprijungtoms elektrinėms. Prireikus vėliau galima padidinti talpą. Savarankiškai valdomi ličio akumuliatoriai taip pat gali būti naudojami kaip greitai įrengiamas senesnių rūgštinių akumuliatorių pakaitalas ir yra suderinami su dauguma inverterių-įkroviklių ir MPPT įkrovimo saulės energija valdiklių.

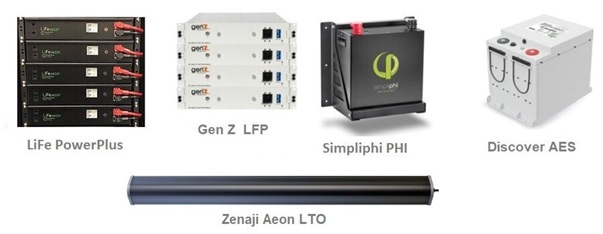

Vieni iš rekomenduojamų pirmaujančių akumuliatorių gamintojų gaminamų savarankiškai valdomų ličio (ličio geležies fosfato) akumuliatorių: „Simpliphi“, „GenZ“, „Discover“ AES, „PowerPlus Energy“ ir „Zenaji Aeon“
1.5. Rūgštiniai akumuliatoriai
Tam tikrose srityse didelio našumo rūgštiniai akumuliatoriai vis dar yra puikus pasirinkimas prie skirstomųjų tinklų neprijungtoms elektrinėms. Rūgštinių akumuliatorių technologija patikrinta laiku ir patikima. Šie akumuliatoriai suderinami su beveik visais prie skirstomųjų tinklų neprijungtais inverteriais ir įkrovimo saulės energija valdikliais. Rūgštinių akumuliatorių blokai taip pat gali būti patikimesni tam tikrose situacijose, nes akumuliatorius automatiškai neišsijungia esant ekstremalioms temperatūroms arba pasiekus žemos įkrovos būseną. Be to, juos galima lengvai perdirbti naudojant esamą infrastruktūrą.
2. Inverteriai-įkrovikliai su akumuliatoriais
Šiuolaikinėse prie skirstomųjų tinklų neprijungtose saulės elektrinėse naudojami inverteriai-įkrovikliai su akumuliatoriais, valdantys akumuliatorius, saulės elektrines ir atsarginius energijos šaltinius, pvz., generatorius. Inverteris-įkroviklis yra prie skirstomųjų tinklų neprijungtos elektrinės širdis ir smegenys. Jo pagrindinė užduotis yra tiekti grynos sinusinių bangų kintamosios srovės energiją ir bet kokiomis sąlygomis turi atitikti prietaisų galios reikalavimus. Inverteriai-įkrovikliai, kartais vadinami kelių režimų inverteriais, yra centrinė energijos valdymo sistema ir gali būti kintamąja srove prijungti prie saulės energijos inverterio (-ių) ar nuolatine srove – prie įkrovimo saulės energija valdiklio (-ių).
Projektuojant prie skirstomųjų tinklų neprijungtą elektros energijos sistemą, inverteris-įkroviklis su akumuliatoriumi turi būti tinkamo dydžio ir parinktas priklausomai nuo to, kokiems prietaisams jis tieks elektros energiją. Kai kuriai įrangai, pvz., vandens siurbliams, šaldytuvo kompresoriams ir oro kondicionavimo įrenginiams, paleidžiant reikia didelės (didžiausios) viršįtampio galios, ir būtent šiuo aspektu daugelis pigesnių inverterių nesusidoroja. Jei vienu metu veikia keli prietaisai, inverteris taip pat turi turėti galimybę nuolat tiekti ilgalaikę energiją nepriklausomai nuo sąlygų, įskaitant aukštesnę temperatūrą. Jei aukšta temperatūra ir didelės apkrovos yra dažnos, inverterio dydis turi būti tinkamai parinktas, kad būtų atsižvelgta į galios temperatūrinį sumažėjimą. Vėlgi, šiuo aspektu pigesni inverteriai (be transformatorių) dažnai gali atsijungti, ypač vasarą, esant aukštai temperatūrai.
2.1. Geriausi prie skirstomųjų tinklų neprijungti inverteriai-įkrovikliai
Toliau pateikiame mūsų sudarytą rinkoje pirmaujančių prie skirstomųjų tinklų neprijungtų inverterių sąrašą, pagrįstą patikimumu, aptarnavimu, ilgalaike ir vardine didžiausia (viršįtampio) galia, energijos valdymo programine įranga, kintamosios srovės šaltinio valdymu, lankstumu ir nuotolinės stebėsenos funkcija.

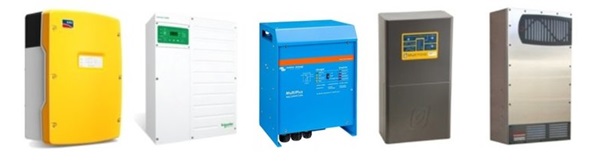

Geriausi prie skirstomųjų tinklų neprijungti inverteriai
- „Selectronic“ SP PRO serija (Australija)
- „Victron Energy“ „Multiplus II“ arba „Quattro“ (Nyderlandai)
- SMA „Sunny Island“ serija (Vokietija)
- „Outback Power“ „Radian“ ar FXR serija (JAV)
- „Sol-Ark“ 12K-P inverteris „viskas viename“ su MPPT (JAV)
- „Schneider Electric“ „Conext SW“ ar XW+ (Italija)
Visi šie inverteriai-įkrovikliai gali būti įvairios vardinės išėjimo galios (kW), kad tenkintų įvairius poreikius, atsižvelgiant į ilgalaikės ir didžiausiosios galios reikalavimus. Be to, šie inverteriai gali būti sujungti su kintamąja srove arba nuolatine srove naudojant suderinamus saulės energijos inverterius arba įkrovimo saulės energija valdiklius.

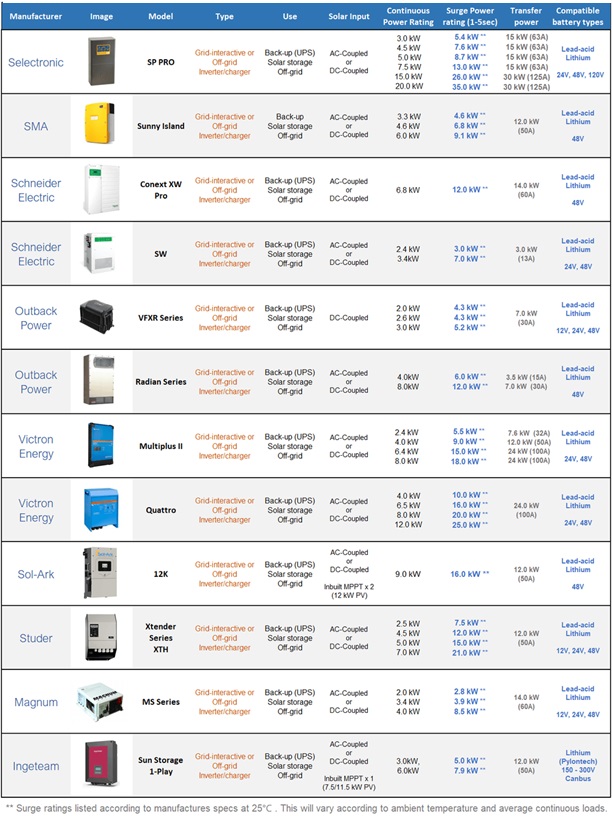

Išsami prie skirstomųjų tinklų neprijungtos (off-grid ir hybrid) inverterių-įkroviklių palyginimo lentelė, kurioje pateikiamos galios ir viršįtampio bei perdavimo vertės.
Šaltinis: Clean Energy Reviews (2021)
2.2. Prie skirstomųjų tinklų neprijungtų inverterių palyginimas
Inverteriai-įkrovikliai gali būti nuo 2,4 kW iki 20 kW ir gali būti sujungti lygiagrečiai arba trifaze, jei reikia dar daugiau galios. Žinoma, šie galingi inverteriai yra daug brangesni nei įprasti prie skirstomųjų tinklų prijungti saulės energijos inverteriai ar kompaktiški „viskas viename“ hibridiniai inverteriai
2.2.1. „Selectronic“ SP PRO
Vienas geriausių prie skirstomųjų tinklų neprijungtas inverteris – daugiau kaip 5 kW vardinės galios
Australijoje įsikūrusios „Selectronic“ bendrovės SP PRO inverteriai-įkrovikliai pasižymi didžiausia 30 minučių vardine galia ir vardine didžiausiąja ar viršįtampio galia bei daugybe valdymo metodų, įskaitant reles ir skaitmeninius įvadus ir išvadus, kuriuos galima konfigūruoti apkrovai ar generatoriui valdyti. Tačiau įspūdinga ne tik aparatinė įranga. SP PRO taip pat yra tikriausiai pažangiausia energijos valdymo programinė įranga pramonėje.
Aukščiausia kokybė kainuoja – SP PRO inverteriai yra vieni iš brangiausių parduodamų variantų. Tačiau, atsižvelgiant į dideles prie skirstomųjų tinklų neprijungtų sistemų kainas, verta mokėti šiek tiek daugiau dėl galios ir funkcijų, užtikrinančių prie skirstomųjų tinklų neprijungtos sistemos patikimumą.
SP PRO pagrindinės specifikacijos:
- Tipas: kelių režimų inverteris-įkroviklis (sujungtas kintamąja srove ar nuolatine srove).
- Paskirtis: saulės energijos kaupimo sistemos, atsarginio elektros tiekimo sistemos (nepertraukiamo maitinimo šaltiniai), prie skirstomųjų tinklų neprijungtos sistemos.
- Galima išėjimo galia: 3,0 kW, 4,5 kW, 5,0 kW, 7,5 kW, 15 kW, 20 kW.
- Perleidžiama galia: 15 kW įmontuota (28 kW išorinis kontaktorius).
- Suderinami akumuliatorių tipai: rūgštinis, ličio jonų, srauto, natrio jonų.
- Akumuliatorių sistemos įtampos: 24 V, 48 V, 120 V.
Svarbiausios ypatybės:
- 63 A vardinė perleidžiama galia (15 kW kintamosios srovės) ar 125 A (30 kW);
- labai didelė viršįtampio išėjimo galia (2,5 karto vardinės ilgalaikės galios);
- akumuliatoriaus temperatūros stebėsena ilgesnei (rūgštinio) akumuliatoriaus tarnavimo trukmei užtikrinti;
- akumuliatoriaus matavimo gnybtų stebėsena ir eilutės vidurio jutiklis, užtikrinantis tikslų (rūgštinio, gelinio, AGM) akumuliatoriaus įkrovimą;
- valdoma kintamosios srovės jungtis naudojant „FIMER“, „Fronius“ ir „Select-Sun“ saulės energijos inverterius;
- labai galingas programinės įrangos paketas su nuotolinės prieigos ir stebėsenos funkcijomis;
- unikali išankstinio įkrovimo funkcija, užtikrinanti saugesnį paleidimą;
- suderinamas su daugeliu populiarių ličio akumuliatorių sistemų;
- generatoriaus automatinis paleidimas, valdymas ir stebėsena;
- sujungimo su kintamąja srove ar nuolatine srove galimybė;
- lygiagretaus ir trifazio sujungimo galimybė.
Pastabos:
- reikalingas atskiras saulės energijos inverteris arba įkrovimo saulės energija valdiklis;
- galimybė visiškai neprisijungti prie skirstomųjų tinklų, kai kartu naudojami „Selectronic“ sertifikuoti („Scert“) „Fronius“ ar FIMER saulės energijos inverteriai;
- jei kartu naudojami du kintamosios srovės šaltiniai, būtinas papildomas generatoriaus kontaktorius;
- norint naudotis nuotolinės stebėsenos ir sąrankos funkcija būtinas papildomas „Select.live“ įrenginys.

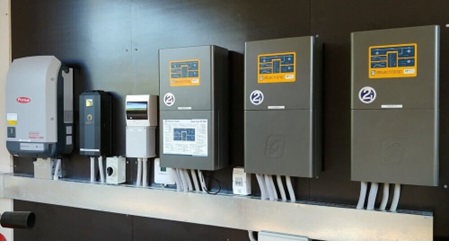

„Selectronic“ trifazė prie skirstomųjų tinklų neprijungta sistema su kintamosios srovės ir nuolatinės srovės saulės elektrine. „Transfer Solar“ sistema
2.2.2. „Victron“ „MultiPlus“
Vienas geriausių prie skirstomųjų tinklų neprijungtas inverteris – 2–5 kW vardinės galios
„Victron Energy“, įsikūrusi Nyderlanduose, yra gerai žinoma tarptautinė aukštos kokybės gaminių gamintoja, siūlanti platų gaminių asortimentą, įskaitant akumuliatorių įkroviklius, sinusinius inverterius, inverterius-įkroviklius, nuolatinės srovės keitiklius, perdavimo jungiklius, akumuliatoriaus stebėsenos įtaisus, įkrovimo valdiklius ir kt. „Victron“ siūlo ekonomiškiausią kelių režimų inverterių asortimentą, apimantį įvairių dydžių inverterius, įskaitant naujus „MultiPlus II“ inverterius-įkroviklius. „Victron“ yra puikios kokybės pigesnis pasirinkimas įvairioms paskirtims, ypač prie nuolatinės srovės prijungtoms sistemoms. „Victron“ nuotolinės sistemos galimybės yra labai pažangios ir siūlo įvairiapusę nuotolinę prieigą ir valdymą bei kai kurias galingas stebėsenos funkcijas. „Victron“ gaminius taip pat paprasta nustatyti ir jie siūlo daugybę įvairių papildomų funkcijų ir konfigūravimo parinkčių.
Pagrindinės specifikacijos: (galimi 8 dydžiai) ir įvairios variacijos:
- Tipas: inverteris-įkroviklis (prijungtas prie nuolatinės srovės ar kintamosios srovės).
- Paskirtis: saulės energijos kaupimo sistemos, atsarginio elektros tiekimo sistemos (nepertraukiamo maitinimo šaltiniai), prie skirstomųjų tinklų neprijungtos sistemos.
- Saulės baterijų modulyno dydis (saulės spinduliuotė): nėra duomenų.
- Galima išėjimo galia: 0,7 kW, 1,3 kW, 1,6 kW, 2,4 kW, 4,0 kW, 8kW, 10kW.
- Perleidžiama galia: 3,6–11,5 kW. Taip pat galimas 23 kW (100 A) modelis.
- Suderinami akumuliatorių tipai: rūgštinis, ličio jonų, redokso srauto.
- Akumuliatorių sistemos įtampa: 12 V, 24 V, 48 V.
Ypatybės:
- ekonomiškas inverterio-įkroviklio variantas;
- vidutiniška ar didelė viršįtampio išėjimo galia;
- didelis galios pralaidumo pajėgumas;
- akumuliatoriaus temperatūros stebėsena ilgesnei akumuliatoriaus tarnavimo trukmei užtikrinti;
- galimas automatinis generatoriaus paleidimas ir stebėsena;
- kintamosios srovės jungtis su „Fronius“, SMA, „SolarEdge“ ir kai kuriais „Delta“ saulės energijos inverteriais;
- dvigubi kintamosios srovės išvadai būtiniausioms apkrovoms (tik didelės galios įrenginiai);
- programuojama programinė įranga su nuotolinės prieigos funkcija ir bevielio ryšio programa;
- trifazio sujungimo galimybė + lygiagretus sujungimas didesnei galiai.
Pastabos:
- reikalingas atskiras saulės energijos inverteris arba įkrovimo saulės energija valdiklis;
- „Victron“ inverterių galia nurodoma kVA, o ne kW (žr. duomenų lapą);
- veikia visu pajėgumu tik tada, kai naudojamas su „Victron“ reguliatoriais ir spalvų valdymo pultu (CCGX) bei „Venus“ GX;
- taip pat galimi didesnės talpos „Quattro“ inverteriai (iki 15 kVA).
2.2.3. SMA „Sunny Island“
Puikus prie skirstomųjų tinklų neprijungtas inverteris esant ekstremalioms aplinkoms
„SMA Solar Technology“ tai 1981 m. įkurta pirmaujanti Vokietijos saulės energijos įrangos tiekėja ir viena didžiausių pasaulyje saulės energijos inverterių gamintojų. Gerai vertinami „Suny Island“ inverteriai puikiai veikia atšiaurioje lauko aplinkoje, ypač esant minusinei temperatūrai.
Pagrindinės specifikacijos (galimi 3 dydžiai):
- Tipas: inverteris-įkroviklis (prijungtas prie kintamosios srovės).
- Paskirtis: saulės energijos kaupimo sistemos, atsarginio elektros tiekimo sistemos (nepertraukiamo maitinimo šaltiniai), prie skirstomųjų tinklų neprijungtos sistemos.
- Saulės baterijų modulyno dydis (saulės spinduliuotė): nėra duomenų.
- Galima išėjimo galia: 3,3 kW, 4,6 kW, 6,0 kW.
- Perleidžiama galia: 11,5 kW.
- Suderinami akumuliatorių tipai: rūgštinis, ličio jonų (klausti gamintojo).
- Akumuliatorių sistemos įtampa: 48 V.
Ypatybės:
- didelis galios pralaidumo pajėgumas;
- didelė viršįtampio išėjimo galia;
- akumuliatoriaus temperatūros stebėsena ilgesnei akumuliatoriaus tarnavimo trukmei užtikrinti;
- galingas programinės įrangos paketas su nuotolinės stebėsenos funkcija;
- automatinis generatoriaus paleidimas ir stebėsena (pasirinktinai);
- dvigubi kintamosios srovės įvadai (tinklas ir generatorius);
- labai geras IP54 oro poveikio įvertinimas;
- sujungimo su kintamąja srove ar nuolatine srove galimybė;
- trifazio sujungimo galimybė + lygiagretus sujungimas didesnei galiai.
Pastabos:
- reikalingas atskiras saulės energijos inverteris arba nuolatinės srovės reguliavimo priemonė;
- maksimalus pajėgumas, kai naudojamas su SMA ar suderinamais saulės energijos inverteriais;
- norint įjungti akumuliatoriaus atsarginį maitinimą, reikalingas išorinis automatinio perdavimo jungiklis;
- konfigūruojant kaip hibridinį inverterį, atsiskyrimas nuo tinklo (atsarginio maitinimo režimas) nevyksta akimirksniu, o yra 2–3 sekundžių delsa.
2.2.4. „Outback Power“ FXR ir VFXR
Geriausias mažos talpos prie skirstomųjų tinklų neprijungtas inverteris.
2001 m. trijų energijos sistemų projektavimo inžinierių įkurta „Outback Power“ išaugo ir tapo vienu iš pirmaujančių prie skirstomųjų tinklų neprijungtų energijos sistemų gamintojų Šiaurės Amerikoje. Bendrovė gamina pažangų inverterių-įkroviklių asortimentą, skirtą prie skirstomųjų tinklų neprijungtiems gyvenamųjų pastatų ir komercinės reikmės įrenginiams, kartu su labai vertinamu „Flexmax“ MPPT įkrovimo saulės energija valdiklių asortimentu. Be populiarių FXR ir ventiliuojamų VFXR inverterių, skirtų naudoti prie skirstomųjų tinklų neprijungtose sistemose, serijų, pažangioms hibridinėms (prie skirstomųjų tinklų prijungtoms) energijos kaupimo sistemoms buvo sukurta „Radian“ dvikrypčių inverterių-įkroviklių serija.
Pagrindinės specifikacijos (galimi 5 dydžiai ir įvairios variacijos):
- Tipas: inverteris-įkroviklis (prijungtas prie nuolatinės srovės).
- Paskirtis: saulės energijos kaupimo sistemos, atsarginio elektros tiekimo sistemos (nepertraukiamo maitinimo šaltiniai), prie skirstomųjų tinklų neprijungtos sistemos.
- Saulės baterijų modulyno dydis (saulės spinduliuotė): nėra duomenų.
- Galima FXR išėjimo galia: 2,0 kVA, 2,5 kVA, 3,0 kVA.
- Galima VFXR išėjimo galia: 2,8 kVA, 3,5 kVA ir 3,6 kVA
(modulinė konfigūracija – lygiagretus sujungimas, jeigu reikia dar daugiau energijos).
- Suderinami akumuliatorių tipai: rūgštiniai ar ličio jonų.
- Akumuliatorių sistemos įtampa: 12 V, 24 V, 48 V.
Ypatybės:
- galimi šeši modeliai, veikiantys esant 120 V ar 230 V kintamosios srovės įtampai;
- vidutiniška ar didelė viršįtampio išėjimo galia;
- galios pralaidumo pajėgumas;
- akumuliatoriaus temperatūros stebėsena ilgesnei akumuliatoriaus tarnavimo trukmei užtikrinti;
- galimas automatinis generatoriaus paleidimas ir stebėsena;
- programuojama programinė įranga su nuotolinės prieigos funkcija;
- trifazio sujungimo galimybė + lygiagretus sujungimas didesnei galiai.
Pastabos:
- reikalinga atskira saulės energijos nuolatinės srovės reguliavimo priemonė;
- inverterių galia nurodoma kVA, o ne kW (žr. duomenų lapą);
- maksimalus pajėgumas tik tada, kai naudojamas su „Mate3“ valdikliu;
- didesnė talpa galima su lygiagrečia konfigūracija (iki 10 inverterių);
- kintamosios srovės jungtis galima tik su „Radian“ serijos inverteriais.
2.2.5. „Sol-Ark 12K“
Geriausias prie skirstomųjų tinklų neprijungtas inverteris „viskas viename“.
„Sol-Ark“ yra palyginti nauja JAV įmonė, platinanti populiarius „viskas viename“ hibridinius prie skirstomųjų tinklų neprijungtus inverterius, kuriuos gamina „Deye inverter Technology Co.“ Galingas 12K inverteris pritaikytas JAV rinkai ir turi įspūdingą funkcijų asortimentą, įskaitant dvigubus MPPT, įmontuotą apsaugą nuo įžemėjimo, apsaugą nuo įžemėjimo lanku ir apsaugą nuo žaibo, integruotą apkrovos centrą su nuolatinės srovės ir kintamosios srovės skyrikliais ir nuotolinės prieigos bei stebėsenos ir valdymo funkcijas.
Pagrindinės specifikacijos:
- Tipas: hibridinis inverteris-įkroviklis „viskas viename“.
- Paskirtis: saulės energijos kaupimo sistemos, atsarginio elektros tiekimo sistemos (nepertraukiamo maitinimo šaltiniai), prie skirstomųjų tinklų neprijungtos sistemos.
- Didžiausias saulės baterijų modulyno dydis (saulės spinduliuotė): 13 kW.
- Vardinė išėjimo galia: 9,0 kW (16 kW didžiausioji)
(modulinė konfigūracija – lygiagretus sujungimas, jeigu reikia dar daugiau energijos).
- Suderinami akumuliatorių tipai: rūgštiniai ar ličio jonų.
- Akumuliatorių sistemos įtampa: 48 V.
Ypatybės:
- padalytoji fazė –120 ar 240 V kintamoji srovė;
- didelė viršįtampio išėjimo galia – 16 kW (10 sek.);
- 63 A vardinė perleidžiama galia (15 kW kintamosios srovės);
- integruota įžėmėjimo ir įžemėjimo lanku aptikimo funkcija;
- integruota apsauga nuo žaibo;
- integruotas akumuliatoriaus nuolatinės srovės skyriklis ir kintamosios srovės šaltinio/apkrovos skyriklis;
- įdiegtos automatinio generatoriaus paleidimo ir stebėsenos funkcijos;
- programuojama programinė įranga su nuotolinės prieigos funkcija;
- lygiagretaus sujungimo galimybė, jei reikia didesnės galios;
- spalvotas jutiklinis ekranas.
Pastabos:
- inverteris be transformatoriaus;
- galima didesnė išėjimo galia esant lygiagrečiai konfigūracijai;
- 12K modelis kol kas prieinamas tik Šiaurės Amerikoje.
Daugiau naudingos informacijos apie SAULĖS ELEKTRINES rasite ČIA >>>
Informaciją kopijuoti ir platinti be UAB "SPgrupe" sutikimo griežtai draudžiama! | © statybapigiau.lt 2022
UAB „SPgrupe“,
Įmonės kodas 302442358
Adresas: Baltų pr. 36, LT-48196, Kaunas
PVM kodas LT100004965118
AB SEB bankas, kodas 70440
A/s LT757044060007213996
info@statybapigiau.lt
2024 © UAB „SPgrupe". Visos teisės saugomos.
Sprendimas: webmod
